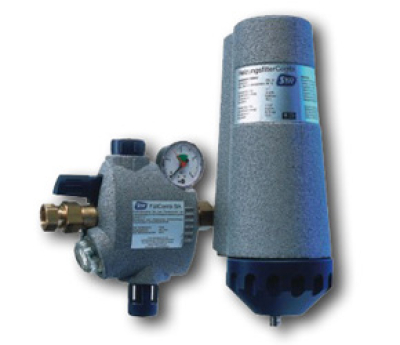

SYR Heizungscenter 1" - Heizungsfilter mit FüllCombi
SYR Heizungscenter 3328 DN 25
Lieferumfang/Ausstattung:
- SYR Heizungscenter 3328
- Anschlussgröße: DN 25
- Kombination aus Heizungsfilter und FüllCombi BA 6628
- Kreuzflansch zur automatischen Befüllung, Entlüftung und Entschlammung von geschlossenen Heizungsanlagen
- Gehäuse aus Pressmessing
- Inkl. Dämmschale, Absperrung, Druckminderer, Manometer, Systemtrenner BA
- Für die Befüllung von geschlossenen Heizungsanlage
- Mit ein- und ausgangseitige Absperrungen
- Systemtrenner BA nach DIN EN 1717
- Bis einschl. Flüssigkeitskategorie 4
- Bedienungs- und Montageanleitung im Lieferumfang
- Werksnummer: 332825000
Technische Information:
- Max. Betriebsdruck: 1.5 bis 10 bar
- Max. Betriebstemperatur: 90°C (Filter)
- Max. Betriebstemperatur FüllCombi:30°C (eingangseitig) 65°C (ausgangseitig)
- Medium: Trinkwasser (FüllCombi) und Heizungswasser (Filter)
- Ausgangsdruck Druckminderer: 0.5 bis 4.0 bar
- Einbaulage: waagrecht mit Trichter nach unten
- Füllleistung: 3.0 m³/h bei einer Druckdifferenz von 0.08 bar
- Anschlussgröße: DN 25
Funktionsbeschreibung:
Das SYR HeizungsCenter ist eine speziell entwickelte Armaturenkombination aus SYR HeizungsfilterCombi und SYR FüllCombi BA. Das SYR HeizungsCenter 3328 wird in Heizungskreisläufen zur Filtration und Entgasung sowie für die automatische Beund Nachfüllung eingesetzt. Grob- und feinkörnige Verunreinigungen (z.B. Rostschlämme), die zu Funktionsstörungen an Kontroll- und Regelorganen führen können, entfernt die leistungsfähige Filterkombination ebenso wie störende und korrosive Gase (z.B. Stickstoff, Sauerstoff). Zur Montage in die Rohrleitung dient der SYR Heizungsfilter Kreuzflansch. Die SYR FüllCombi BA dient dem automatischen Beund Nachfüllen von Warmwasser-Zentralheizungsanlagen entsprechend DIN 4751, Teil 2, 3 und 4. Gemäß DIN EN1717 wird das HeizungsCenter fest mit der Heizungsanlage verbunden. Sinkt der Versorgungsdruck während des Füllvorgangs unter den Druck der Heizungsanlage, unterbindet der im HeizungsCenter eingebaute Systemtrenner BA das Zurückfließen des Heizungswassers in die Trinkwasserleitung. Auch Heizungsanlagen mit Inhibitoren (Korrosions- und Frostschutzmittel) lassen sich durch das HeizungsCenter fest mit der TW-Installation verbinden.
